SUOMESSA KÄYTETÄÄN SELKEÄNÄ JA HELPPONA MALLIEN KOHDISTUKSEN VARMISTAMISKEINONA KOHDISTUSKAPPALEITA SOVITUISSA VASTINPISTEISSÄ. NÄIN LUOT NE MALLIISI.



Lue myös ohje paikalliskoordinaatiston vastinpisteiden määrittelystä, joka tulee tehdä ensin.

Kohdistuskappaleiden lisääminen malliin

Vastinpisteen kohdistuskappale on 1x2x3 m mitoiltaan oleva laatikko, jonka vasen alakulma sijaitsee vastinpisteessä. Laatikon ID:hen on hyvä kirjoittaa sen nimi (ORIGO, idässä VP1 ja pohjoisessa VP2) sekä pisteen koordinaattilukema pohjakartan GK-koordinaateissa:

  1. Avaa 1. kerros (tai tee erityinen kerros "Merenpinta N2000=0" merenpinnan tasoon) ja ota työkuvassa oleva pohjakartta näkyviin häämökuvana.
  2. Mallinna laatikot Kuutio-objektilla merenpintaan,
    aseta niiden Archicad-luokitus - v 2.0:ksi Rakennuselementin korvike
    ja Pohja ja leikkaus -asetuksissa Kerroksissa näkyminen: Kaikissa kerroksissa.

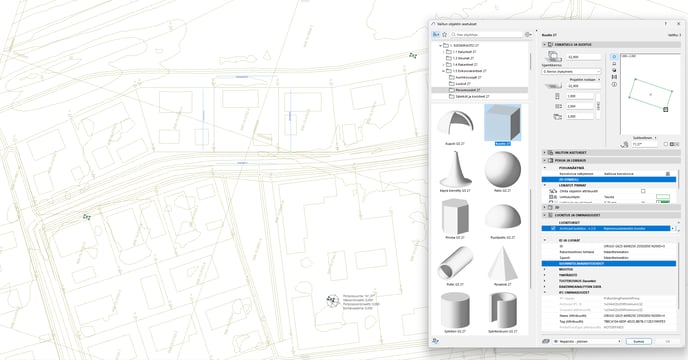

    Kuva 9
  3. Nyt kun kohdistuskappaleet ovat paikoillaan, muokkaa vielä objektin esitystä pohjassa -> "Kaikissa kerroksissa" - tällöin saat kohdistuskappaleet näkyviin myös DWG-julkaisuissa - näiden tärkeiden pisteiden esittämisestä on suurta hyötä myös tasokuvissa!
  4. Muokkaus > Lukitus > Lukitse lopuksi kohdistuskappaleet, jotta ne eivät vahingossa pääse enää liikkumaan.
