Projektin koordinaatit - korkeusasema

Projektin korkeusasemien määrittely

Suosittelemme, että Archicadissa mallinnetaan rakennuksen 1. kerros Archicadin sisäisen koordinaatiston korkoon 0,00. Todellinen N2000-korkeusasema, eli etäisyys merenpinnasta, asetetaan Sijainnin asetukset -ikkunassa.

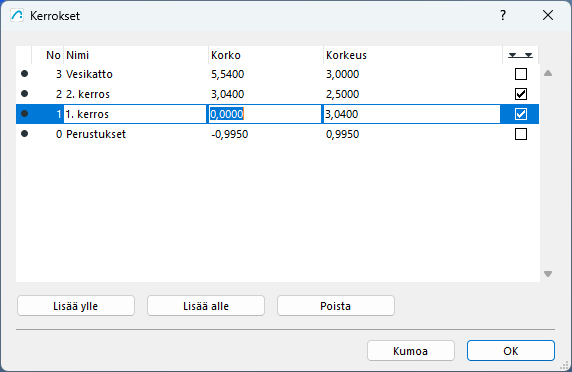

Sisäinen koordinaatisto

Pidä 1. kerros korossa 0,00.

Tämä helpottaa korkomuutosten hallintaa hankkeen edetessä: kun kohteen todellinen korkeusasema tarkentuu, muutat vain Sijainnin asetuksissa arvoa Korkeus (merenpintaan), sekä sitä negatiivisena peilaavaa Mittauspisteen SIJAINTI - Korkeustaso -lukemaa.

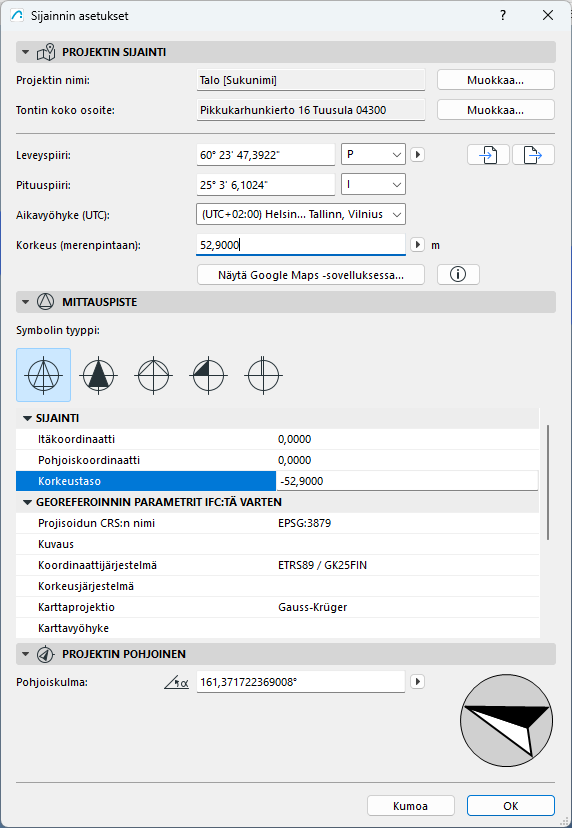

Sijainnin asetukset

Korkeus merenpintaan -arvo

Tämä kenttä kertoo Archicadin toiminnoille, kuinka korkealla projektin 0,000 korko on merenpinnasta.
Asetus vaikuttaa vain Archicadin sisäiseen viitekorkoon (eli siihen, mitä lukemia näytetään korkomerkinnöissä sekä syötettäessä käyttöliittymässä korkoja). Se ei vaikuta IFC-mallin julkaistuun korkeusasemaan - siihen vaikuttaa vain Mittauspisteen korkeusasema. Aseta siis nämä arvot toisiaan vastaaviin lukemiin, jotta molempien korkomitoitus toimii oikein.

Mittauspisteen korkeusasema -arvo

Mittauspisteelle syötetään negatiivinen korkeusasema peilaamaan 0,000-koron korkeutta merenpinnasta.
