Archicadissa voi luoda Pinta-elementin lähtötietoaineiston perusteella Arkisto > Yhteentoimivuus > Sijoita Pinta mittaustiedoston mukaan (xyz-tekstitiedosto, joka sisältää kunkin pisteen x/y/z-koordinaatit, eli toisin sanoen pistepilvi, ja maasto muotoutuu näiden äärimuodon mukaan).
Vastaava tapa luoda Pinta on syöttää sen sisälle korkeuspisteet yksitellen.

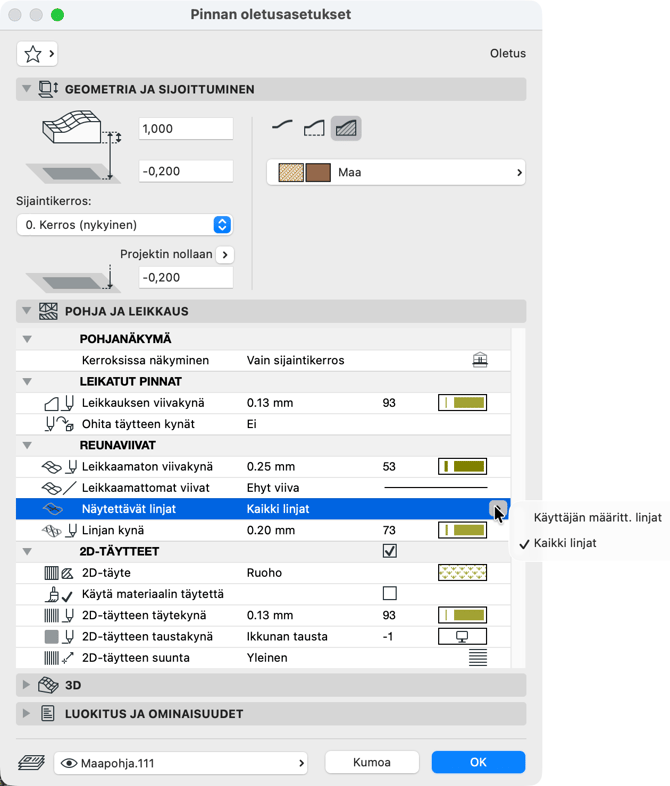

Kummassakaan tapauksessa ei Pinta tuota korkeuskäyriä, vaan ainoastaan korkeuspisteitä ja kolmio- tai monikulmioverkon (mesh). Näytettävät linjat valinnaksi on luonteva valita 'Käyttäjän määritt. linjat', jotta pinnan kolmiointi ei pohjassa näy.

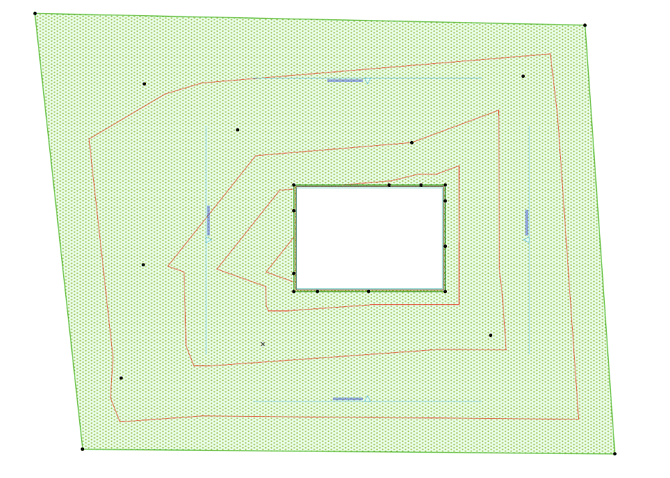

Tällöin NordicTools Korkeuskäyrät-toiminnolla on mahdollista luoda ja esittää korkeuskäyrät, jotka päivittyvät Pinnan muodon mukaisesti. Kun tuotu/luotu Pinta on valittuna, osoita Maaston asetukset -painiketta NordicTools-apuikkunassa.

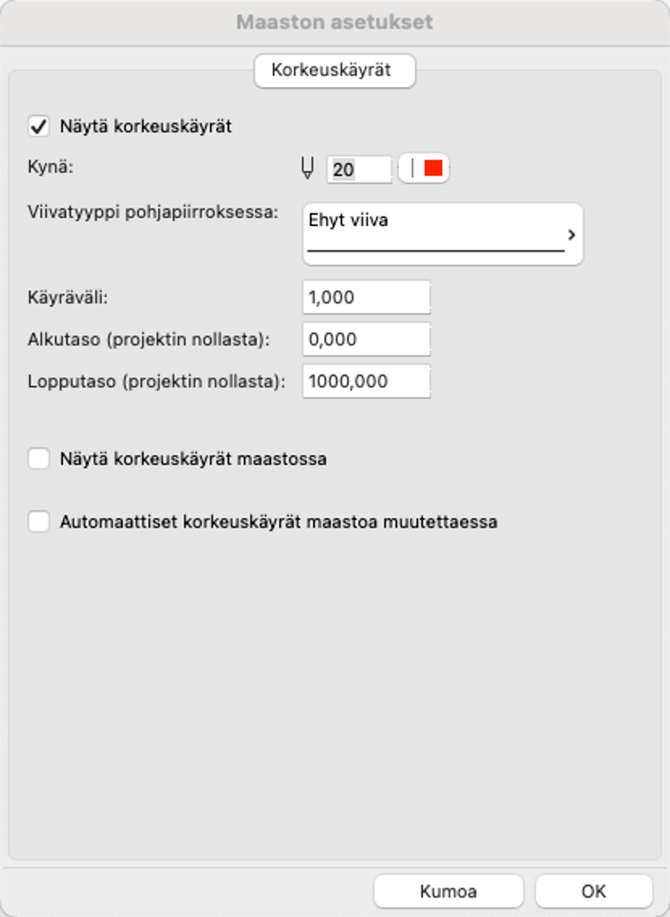

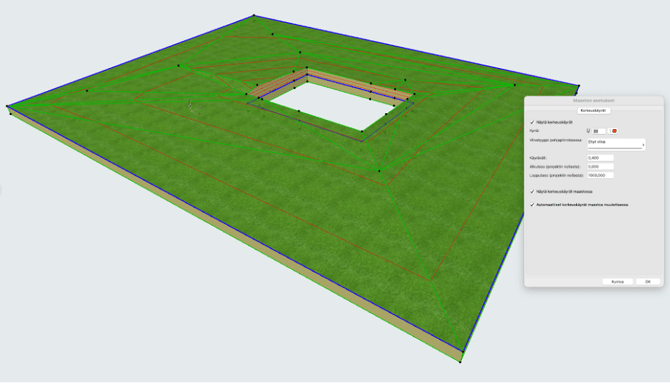

Määritä asetukset esitettävien käyrien kynälle, viivatyypille, käyrävälille sekä tarkasteltavalle korkeustasolle selkä sille, näytetäänkö korkeuslinjat myös 3D:ssä maastopinnan päällä sekä päivitetäänkö ne automaattisesti.
Päivitä maasto -painikkeella päivitetään korkeuskäyrät, kun automaattipäivitys ei ole päällä.
Napsauta sitten OK.
Huomaa: luodut korkeuskäyrät ovat vain tulostettava kuva, eivätkä ne ole muokattavissa. Jos viivoja on tarve muokata, se on tehtävä ensisijaisesti pinnan pisteitä muokkaamalla. Kun pistettä siirretään tai nostetaan, korkeuskäyrät muuttuvat (valitse pinta ja paina Päivitä maasto -painiketta NordicTools-työkalupaletista, jos et ole asettanut käyttöön automaattisia korkeuskäyriä).
(Archicadin LAND4-laajennus tuottaa myös maastopintojen korkeuskäyrät, ja sen käyrästöt ovat tarvittaessa räjäytettävissä viivastoksi malliin.)
Korkeuskäyrät manuaalisesti
Vaihtoehtoinen tapa on mallintaa pinta piirtäen siihen korkeuskäyriä (lähteenä voi käyttää valmiita korkeuskäyräviivoja). Tällöinkin valitaan Pinnalle näytettävien linjojen asetukseksi "Käyttäjän määritt. linjat", jolloin vain käyrät säilyvät esillä.
